环境温度

23℃±1℃

-10℃～40℃

----

环境湿度

40%～60%

＜80%

----

信号波形

正弦波

正弦波

β=0.01

信号频率

50Hz±1Hz

45Hz～65Hz

----

仪表工作电压

9V±0.1V

9V±1.5V

----

测相位频率相序时电流幅值

2A±0.1A

20mA～600A

----

测相位频率相序时电压幅值

100V±10V

10V～600V

----

测功率功率因数时电流幅值

200mA±3mA

20mA～600A

----

测功率功率因数时电压幅值

100V±10V

10V～600V

----

外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置

钳口尺寸

35mm×40mm

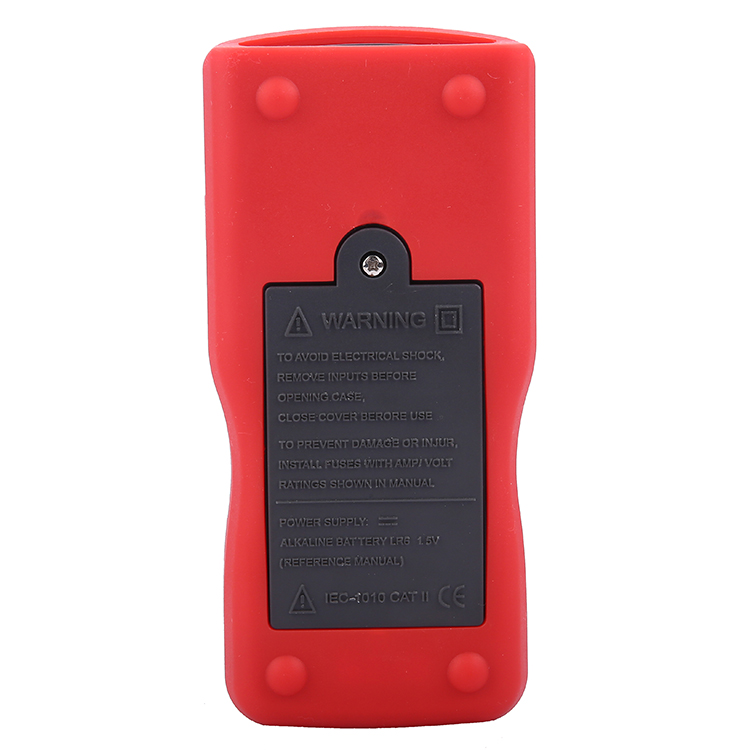

电    源

DC9V 碱性干电池(1.5V LR6×6)

工作电流

开启背光灯最大耗电135mA

关闭背光灯仪表耗电90mA

显示模式

2.8寸TFT彩色液晶屏；显示域58mm×44mm

仪表尺寸

长宽厚：196mm×92mm×54mm

电压量程

AC 0.00V～600V

电流量程

AC 0mA～600A

相位量程

0.0°～360.0°

频率量程

45.00Hz～65.00Hz

有功功率量程

0W～360kW

无功功率量程

0var～360kvar

视在功率量程

0VA～360kVA

功率因数量程

-1.000～1.000

电流矢量和

0.0A～1800A

分 辨 力

电压：AC 0.01V

电流：AC 0mA

相位：0.1°

频率：0.01Hz

有功功率：0.1W

无功功率：0.1var

视在功率：0.1VA

功率因数：0.001

电流矢量和：0.1A

相    序

正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁

反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

检测速率

约2秒/次

数据保持

测试中按HOLD键保持数据，“HD”符号显示

数据存储

500组

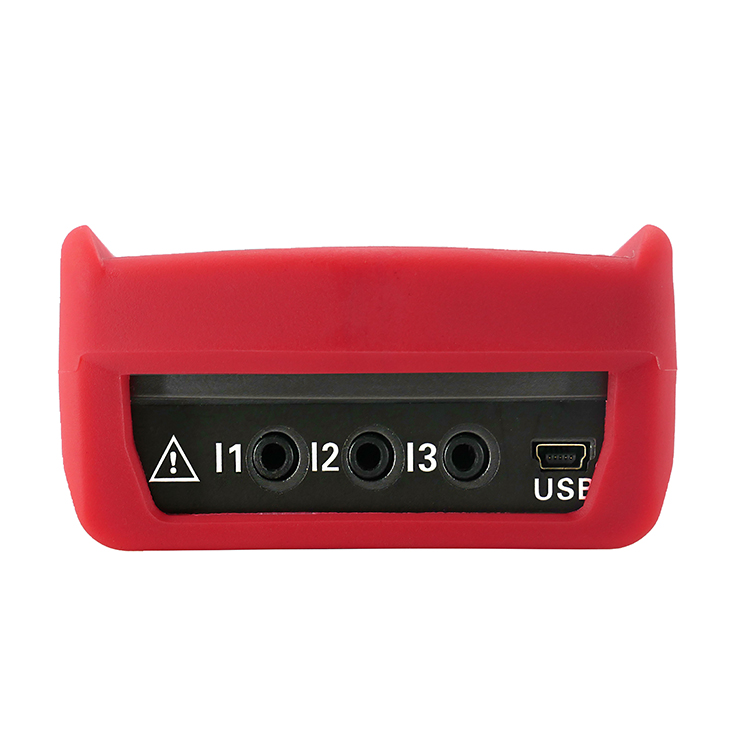

通讯接口

USB接口，所存数据上传电脑，便于分析管理数据

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

背光功能

有，适合昏暗场所及夜间使用

电压检测

当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池

仪表质量

主机：550g(带电池)

圆口形电流钳：185g×3

测试线：250g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

输入阻抗

测试电压输入阻抗为：1MΩ

耐    压

仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

绝    缘

仪表线路与护套外壳之间≥100MΩ

结    构

双重绝缘，带绝缘防振护套

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

电    压

AC 0.00V～600V

0.01V

±(0.5%量程)

电    流

AC 0mA～600A

1mA

±(0.5%量程)

相    位

0.0°～360°

0.1°

±1°

有功功率

0.0W～360kW

0.1W

±(1.0%量程)

无功功率

0.0var～360kvar

0.1var

±(1.0%量程)

视在功率

0.0VA～360kVA

0.1VA

±(1.0%量程)

频    率

45Hz～65Hz

0.01Hz

±(1.0%量程)

功率因数

-1～+1

0.001

±0.03
