电    源

DC 9V（碱性干电池 LR14 1.5V 6节）

背    光

可控白屏背光，适合昏暗场所使用

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻：额定电流变极法，测量电流20mA Max；

对地电压：平均值整流

测试频率

128Hz

测试电流

＞20mA（正弦波）

数据模式

平均值、最大值、最小值

线阻校验

避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确

显示模式

4位超大LCD显示，白屏背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

128mm×75mm；显示域：124mm×67mm

仪表尺寸

215mm×178mm×83mm

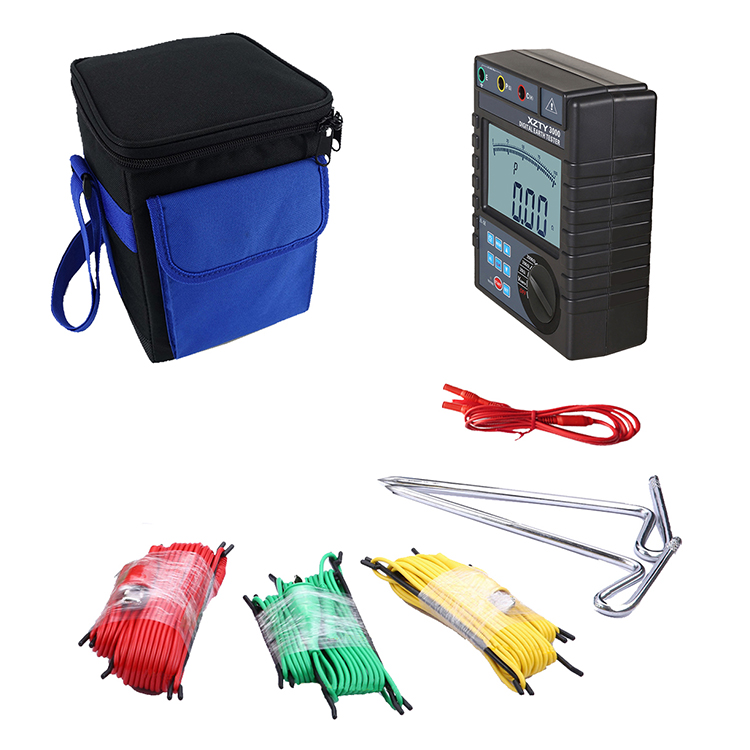

测 试 线

3条：红色15m，黄色10m，绿色5m各1条

简易测试线

红色1.6m

辅助接地棒

2根：φ9mm×230mm

测量时间

对地电压：约3次/秒；接地电阻：约15秒/次

测量次数

5000次以上

(20Ω档测量10Ω，测1次，停30秒再测)

线路电压

测量对地电压：AC 600V以下测量

数据存储

400组，闪烁显示“FULL”符号表示存储已满

数据保持

数据保持功能：“HOLD”符号显示

数据查阅

数据查阅功能：“READ”符号显示

溢出显示

超量程溢出功能：“OL”符号显示

报警功能

测量值超过报警设定值时，LCD闪烁显示报警符号“”

电池电压

当电池电压降到约7.8V时，电池电压低符号“”显示，提醒更换电池。

工作电流

背光：25mA Max

待机: 25mA Max(背光关闭)

测量：200mA Max(背光关闭)

质    量

仪表：约1443g(含电池)

总质量：约3kg（含附件）

工作温湿度

-10℃～40℃；80%RH以下

存放温湿度

-20℃～60℃；70%RH以下

过载保护

测量接地电阻：E-P、E-C各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3，无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1、污染等级2、CAT Ⅲ 300V
