基础工程验收要求

基础作为线路根基，需保障结构稳定与参数精准。混凝土基础表面应平整密实，无露筋、蜂窝、开裂等缺陷，回弹检测强度合格率需不低于 95%；基础标高偏差不能超出设计值的 ±20mm，埋深允许偏差为 + 100mm、-50mm。地脚螺栓规格要契合设计，同组地脚螺栓中心对立柱中心偏移不大于 10mm，露出基础顶面高度误差控制在 + 10mm 至 - 50mm 之间。此外，基础的上边坡与下边坡稳定性需达标，回填土需设置 300 - 500mm 高的防沉层，护坡、挡土墙及排水沟等防护措施需完好且排水顺畅。

杆塔工程验收要求

杆塔组立需符合结构强度与安装规范。塔材规格、数量要和设计一致，相邻节点间主材弯曲度不超过 1/750；直线塔结构倾斜度允许偏差为 3‰，高塔为 1.5‰，终端、转角塔为 5‰。螺栓安装需遵循特定穿向要求，比如水平方向由内向外、垂直方向由下向上，紧固力矩符合标准，螺杆露出螺母长度对单螺母不小于两螺距。拉线部分需与杆塔呈直线，X 型拉线交叉处无相互磨碰，对地夹角允许偏差为 1°，组合拉线各根受力需均衡。同时，混凝土电杆不得有纵向裂缝，普通钢筋混凝土电杆横向裂缝宽度不超 0.1mm。

导地线及连接部件验收要求

导地线与相关连接件直接影响输电效率和安全。导、地线表面无明显断股、扭绞等损伤，其弛度需契合设计与验收规范，允许偏差 ±5%。每档导地线最多只能有一个接续管和三个补修管，接续管曲度不大于 2%，压接后需有监理旁站签证，且压接管与耐张线夹间距离不小于 15m。导地线与其他构件的最小空气间隙要满足设计，交叉跨越、风偏等距离也需符合规范，地线与导线间距通常不小于 3m。

绝缘子与金具验收要求

绝缘子需保障绝缘性能，金具需确保连接可靠。绝缘子片数、串数及安装方式符合设计，外观无裂纹、破损且清洁度达标，干闪试验耐受电压需满足对应电压等级要求。金具如线夹、间隔棒等安装需契合施工图纸，镀锌层完好无变形，螺栓连接处需加装防松垫圈，避免运行中松动。另外，绝缘子串的串接顺序要正确，机械强度需通过弯曲试验验证，符合设计负荷要求。

接地与防雷系统验收要求

接地系统需保障接地效果，防雷设施需安装到位。接地射线的埋深和敷设长度符合设计，杆塔接地装置的接地电阻需逐基遥测核查，土壤电阻率≤100Ω・m 时接地电阻通常不超过 4Ω。接地引下线规格与设计一致，和杆塔焊接处无虚焊、夹渣，防腐层完好。避雷线安装位置准确，与导线间距不小于 1.5m，避雷器安装高度误差不超过 0.5m，其接地端与引下线连接可靠。

附件与标识验收要求

各类附件和标识需保障线路辨识度与安全性。导线间隔棒、线夹等处的防鸟设施安装牢固，密度符合设计。杆塔需清晰标注编号和相序标识，相序颜色遵循 A 相黄、B 相绿、C 相红的规范。在铁路、公路等重要交叉跨越处，需安装高度不低于 2m 的警示标识，内容需包含 “高压危险” 等警示语，材质需具备良好耐候性。

资料与合规性验收要求

竣工资料需完整且真实有效，包括杆塔、导线等主材的出厂合格证、检测报告，土建基础、杆塔组立等施工日志，以及接地系统等隐蔽工程的验收记录。110kV 及以上线路跨房时，需提供电磁辐射环境影响评价书，且已与户主签订跨房安全协议。所有验收数据需与竣工资料一致，中间验收提及的缺陷需全部整改完成，验收后需整理归档验收表、测试报告等全套资料，同时线路需通过 72 小时带电试运行且无异常，方可满足验收要求。

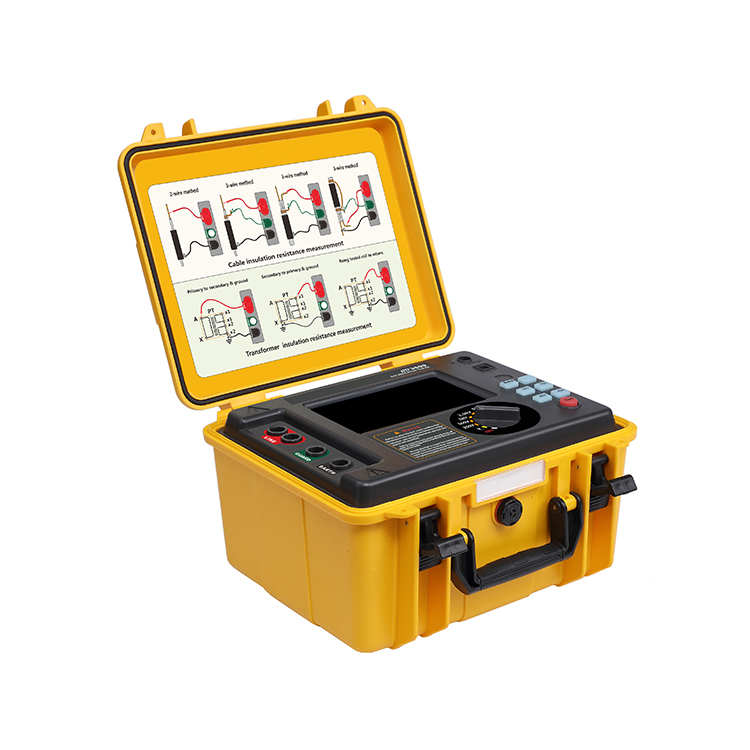

XZTY3500 高压绝缘电阻测试仪
